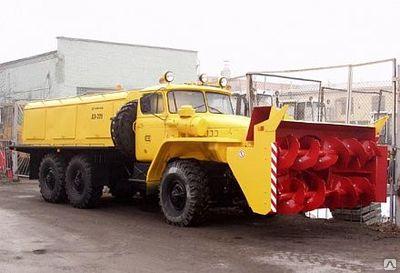

Шнекороторный снегоочиститель ДЭ-226 на шасси Урал 4320
Предназначен для очистки от снега аэродромов, автомобильных дорог и других территорий, отбрасывания снежных валов, образованных другими снегоочистителями, а также погрузки снега в транспортные средства с помощью погрузочного желоба. Снегоочиститель представляет собой самоходную машину, смонтированную на шасси автомобиля Урал, и выполнен по одномоторной схеме. Автомобильный двигатель демонтирован. Привод рабочего органа и трансмиссии ходовой части снегоочистителя осуществляется от двигателя через понижающий раздаточный редуктор и систему карданных валов. Двигатель вместе с обеспечивающими его работу системами (питания, смазки, охлаждения, предпускового подогрева при низких температурах, электрозапуска) монтируются под капотом (за кабиной). Для ограничения дальности отброса снега при работе вблизи объектов имеется съемный насадок, устанавливаемый на кожух ротора. Отбрасывание снега производится влево или вправо по направлению движения машины. Погрузочный желоб и насадки входят в комплект поставки снегоочистителя. По желанию заказчика сменное оборудование (скоростной плуг) может быть изготовлено отдельно
Тип снегоочистителя |
Шнекороторный |
|
Тип и марка шасси |
Автошасси высокой проходимости Урал-4320, двигатель ЯМЗ-236 НЕ2 дизельный, 6-ти цилиндровый, V-образный, четырехтактный с номинальной мощностью 169 кВт (230 л. с.) при частоте вращения коленчатого вала 2100 об/мин |
|
Производительность, т/ч |
1500 |
|
Дальность отброса основной массы снега, м |
30 |
|
Максимальная дальность отброса отдельных кусков снега, м |
50 |
|
Максимальная толщина слоя снега, очищаемая за один проход, м |
1,6 |
|
Ширина полосы, очищаемая за один проход, м |
2,81 |
|
Максимальная плотность убираемого снега, т/м3 |
0,7 |
|
Скорости передвижения, м/с (км/ч): |
|
|
с включенным ходоуменышггелем |
0,093…1,87 (0,334…6,74) |
|
с выключенным |
0,7…14,5 (2,5…52) |
|
Дорожный просвет под рамой подвески, мм |
275 |
|
Угол въезда, град., не менее |
12 |
|
Угол съезда, град., не менее |
15 |
|
Масса конструктивная, кг |
14000 |
|
Масса снаряженного снегоочистителя с водителем-оператором, кг |
15150 |
|
Нагрузки снаряженного снегоочистителя в транспортном положении, Н (кгс): |
|
|
на передний мост |
65900 (6590) |
|
на заднюю тележку |
85600 (8560) |
|
Габаритные размеры, мм: |
|
|
длина |
10050 |
|
ширина |
2810 |
|
высота (по средней фаре) при транспортном положении рабочего органа |
3000 |
|
Тип, марка и мощность двигателя рабочего органа |
8-цилиндровый, У-образный четырехтактный дизель ЯМЗ-238НД5 мощностью 220 кВт (300 л. с.) при частоте вращения коленчатого вала 1900 об/мин. |
8-цилиндровый, У-образный четырехтактный дизель ЯМЗ-238М2 мощностью 176 кВт (240 л. с.) при частоте вращения коленчатого вала 2100 об/мин. |
Число роторов, шт |
1 |
|
Число лопастей ротора, шт |
6 |
|
Диаметр ротора, мм |
1220 |
|
Частота вращения ротора, об/мин |
347 |
|
Угол наклона патрубка ротора относительно горизонтальной плоскости, град.: |
|
|
вправо |
15 |
|
влево |
35 |
|
Число шнеков, шт |
2 |
|
Шаг спирали шнека, мм |
550 |
|
Диаметр шнека, мм |
550 |
|
Частота вращения шнеков, об/мин |
295 |
|
Управление рабочим органом (подъем, опускание, поворот улитки) |
Гидравлическое |
|
Минимальный радиус поворота снегоочистителя, замеряемый по боковым ножам рабочего органа, м |
13,5 |
|
Время работы на возимом запасе топлива, ч |
10 |
